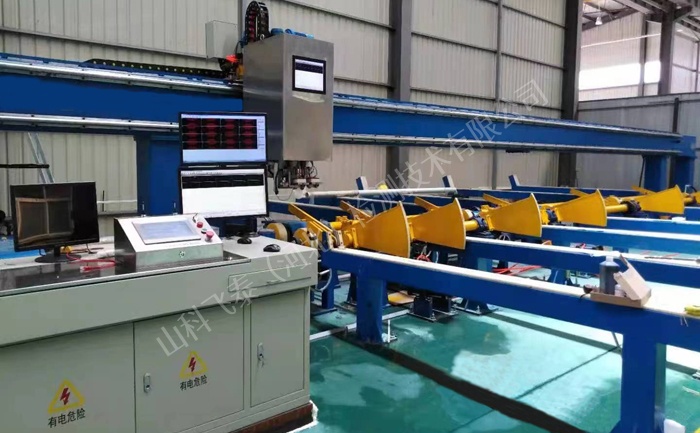

钢管管端超声波探伤设备

    一、产品概述

        钢管管端检测设备为水柱法超声波检测，运动方式为横进横出悬臂梁检测方式。通过翻料设备将钢管从上料台架上翻至旋转辊道向一端齐头，旋转辊道驱动钢管旋转。三套水柱探头主机从待机区驶入钢管两端500mm（通过传感器定位，距离可调）处落至钢管上，等钢管旋转一周后探头主机向钢管两侧移动至端部停顿，利用钢管自转，检测探头在钢管上部沿钢管上表面移动，形成螺旋线扫查的检测方式，完成对钢管一侧的端部500mm进行全覆盖探伤，等探头在钢管端部旋转一周后抬起然后驶至待机工位。然后通过翻料设备将钢管翻至旋转辊道向另一端齐头，再通过上述流程对钢管另一侧进行探伤。

 二、设备组成

● 16通道超声探伤系统          ● 探头及探头跟踪装置

● 龙门式横梁机构               ● 电控系统

● 探头升降装置                 ● 人机界面

● 打标装置                     ● 缺陷评估系统

● 气路系统                     ● 钢管旋转辊道

● 水循环系统                   ● 上下料系统

 三、钢管探伤规格要求

● 钢管材质：碳钢、合金钢；

● 直径范围：Ф60～Ф920mm；

● 长度范围：5m～15m；

● 壁厚范围：3～50mm；

● 单只重量：≤5000kg；

● 直线度：≤0.3%

● 椭圆度：≤2% ；

 四、主要参数

● 检查缺陷的种类：内外穿透伤、折叠、夹杂、裂缝、伤痕、裂纹、凹坑、分层等内

   部横向伤、纵向伤、管壁分层测厚等；

● 频率：超声0.5 MHz --15MHz；

● 误报率：≤1%（针对样管）

● 漏检率：0（针对样管）

● 信噪比：≥8db

● 检测灵敏度： GB/T 5777-2019标准中的U2等级；
