铝棒超声波探伤的必要性
铝棒作为航空航天、汽车制造、轨道交通、模具加工等领域的核心原材料，探伤是保障其质量、性能和使用安全的关键工序。若铝棒内部存在缩孔、疏松、裂纹、夹杂等缺陷，在受力或长期使用过程中，缺陷会迅速扩展，导致部件断裂、变形，进而引发设备故障、交通事故甚至人身伤亡。
在工业生产的广阔版图中，铝棒宛如一块基石，稳稳地支撑起众多领域的发展大厦。从航空航天那追求极致轻量化与高强度的高精尖领域，到汽车制造中对零部件性能与成本严格把控的生产线，再到建筑行业里构建起坚固又美观架构的施工现场，铝棒的身影无处不在，发挥着不可替代的作用。
在航空航天领域，铝棒制成的各种零部件，像是飞机的机翼大梁、机身框架等，它们凭借着铝棒自身轻质且高强度的特性，让飞机在蓝天中能够轻盈又安全地翱翔，大大提升了飞行性能，降低了燃油消耗。汽车制造行业里，铝棒用于制造发动机零件、轮毂等，不仅减轻了车身重量，提升了燃油经济性，还在一定程度上增强了汽车的操控性能和安全性能。建筑行业中，铝棒加工而成的铝合金型材，被广泛应用于门窗、幕墙等，为建筑增添美观的同时，也保障了结构的稳固。
不过，铝棒要想在这些关键领域中稳定发挥作用，自身质量必须过硬。一旦铝棒内部存在诸如气孔、夹杂、裂纹等缺陷，那后果不堪设想。在航空航天领域，一个小小的气孔就可能在飞机高速飞行时引发结构件的破裂；汽车制造中，夹杂的杂质也许会让零部件在使用过程中突然断裂，危及行车安全；建筑里，有裂纹的铝棒制成的型材可能无法承受设计载荷，导致建筑结构出现安全隐患。所以，探伤设备就显得尤为重要，它就像是铝棒质量的“把关卫士”，能够及时发现铝棒内部的缺陷，为铝棒的质量提供可靠保障，让铝棒在各个工业领域中放心地施展拳脚。
水浸超声探伤设备大揭秘
工作原理深度剖析
水浸超声探伤设备的工作，全依赖于超声波独特的传播特性。超声波，频率高于20kHz，有着波长短、能量高以及方向性好的显著特点。当它在介质中传播时，一旦碰到声阻抗不同的界面，像铝棒中的缺陷与正常基体的界面，就会发生反射、折射和散射等现象。
在水浸超声探伤的场景里，先让超声波从探头发出，穿过水这个耦合介质，再进入铝棒。要是铝棒内部没有缺陷，超声波就会顺利传播，只有少量超声波会在铝棒的表面和底面反射回来。可一旦铝棒内部存在诸如气孔、夹杂、裂纹等缺陷，这些缺陷就如同半路杀出的“程咬金”。由于缺陷与铝棒基体的声阻抗不一样，超声波在缺陷处就会发生强烈反射，大量的反射波会提前返回探头。探伤仪接收到这些反射波后，经过信号处理和分析，依据反射波的时间延迟，就能精准确定缺陷在铝棒中的位置；根据反射波的幅度大小，大致估算出缺陷的尺寸；再结合信号的特征，还能初步判断出缺陷的类型，是气孔、夹杂还是裂纹等。就好比我们往平静的湖面扔一颗石子，没有阻碍时，湖面的波动很规则，要是水下有块礁石，就会激起不一样的水花和涟漪，通过观察这些变化，就能知晓水下礁石的情况，超声波探伤也是这个道理。
设备组成与协同运作
1.多通道超声波探伤仪：作为设备的“大脑”，多通道超声波探伤仪基于超声波原理，是高精度无损检测的关键设备。它能够同时发射和接收多个超声波信号，还能对这些信号进行全面分析处理。通过脉冲回波法，向铝棒发射超声波脉冲，接收缺陷或界面反射回的波，分析其时间、幅度及波形特征，以此判断缺陷的位置、大小和类型。并且它还具备多通道并行检测功能，能同时连接多个超声波探头，每个探头对应独立通道，实现对铝棒多个部位或方向的同步检测，大大提升检测效率和全面性。比如在检测大型铝棒时，单通道探伤仪需逐点移动探头，耗费大量时间，而多通道探伤仪多个探头同时工作，一次性就能获取多个位置的检测信息。
2.超声波探头：这是发射和接收超声波的“先锋官”，能感受超声波并转换成可用输出信号。依据检测需求不同，可选用纵波探头、横波探头、聚焦探头等多种类型。在水浸探伤中，水浸探头可浸在液体里工作，当探头发射的声束轴线垂直于铝棒检测面时，纵波直声束扫查铝棒；调节声束轴线与检测面成一定夹角，能在铝棒中产生倾斜的横波声束来扫查，有效检测不同类型的缺陷。它就像一个敏锐的“侦察兵”，精准地捕捉铝棒内部的异常信号。
3.水浸槽：它是探伤的“工作池”，通常用不锈钢材质制作，内部盛有适量的水，为超声波探伤提供稳定的水浸环境。铝棒被放置在水浸槽中，水作为耦合介质，能有效排除探头与铝棒表面之间的空气，使超声波能高效传入铝棒内部。同时，水还能减少探头与铝棒表面的接触摩擦，降低探头的损耗。
4.运动控制系统：这是操控铝棒和探头运动的“指挥官”，由控制器、传感器、执行器、驱动器等部分构成。控制器接收来自传感器的反馈信号，计算并发出控制信号给执行器；传感器检测铝棒和探头的运动状态；执行器将控制信号转化为机械运动，如电机带动铝棒旋转或探头移动；驱动器连接控制器和执行器，将控制信号转化为驱动电能。通过精确控制，运动控制系统让铝棒和探头按照预设轨迹和速度运动，保证探伤的全面性和准确性，避免出现检测盲区。
5.数据采集与分析系统：这是探伤结果的“记录员”和“分析师”，与多通道超声波探伤仪相连。在探伤过程中，它快速采集探伤仪输出的超声波信号数据，并进行数字化处理和存储。采集的数据涵盖检测时间、位置、缺陷信息、超声波信号等。随后，运用专业的数据分析软件，对这些数据深入分析，生成缺陷统计报表、绘制缺陷分布图谱，还能进行历史数据比对，为铝棒质量评估和后续改进提供有力的数据支持。
在实际探伤时，多通道超声波探伤仪发出指令，控制超声波探头发射超声波。超声波穿过水浸槽中的水进入铝棒，遇到缺陷反射回来被探头接收。同时，运动控制系统按照预设程序，精准控制铝棒的旋转和探头的移动，确保全面检测。数据采集与分析系统实时采集探伤仪传来的数据，并进行分析处理，最终操作人员就能根据分析结果判断铝棒是否合格，以及缺陷的具体情况。
探伤流程全知晓
1.铝棒上料：铝棒被稳稳地放置在水浸槽内的旋转装置上，这个过程就像是给即将接受严格体检的“病人”安排好位置。上料方式可以是人工搬运，也可以借助自动化的上料机械臂。自动化上料机械臂在大型生产线上十分常见，它通过预先设定好的程序，能够精准地抓取铝棒，将其快速、稳定地放置到旋转装置上，大大提高了上料效率和准确性，减少了人工操作可能带来的误差。
2.水距调节：这是探伤前至关重要的准备环节。水浸探伤中，水作为超声波传播的耦合介质，水距，也就是探头与铝棒表面之间水层的厚度，对探伤结果有着很大影响。通过设备的水距调节机构，依据铝棒的直径大小、材质特性以及探伤的具体要求，精确调整探头与铝棒之间的水距。调节机构一般由电机、丝杆、导轨等部件组成，电机带动丝杆转动，丝杆推动探头沿着导轨移动，从而实现水距的精准调节。通常来说，水距会被控制在一个合适的范围内，一般在几厘米到十几厘米之间，保证超声波能够高效地传入铝棒，同时减少信号的衰减和干扰。
3.旋转检测：当水距调节完成后，旋转装置开始工作，铝棒以稳定的转速开始旋转。与此同时，超声波探头发射出高频超声波。超声波如同一条条无形的“触角”，穿透水层，进入铝棒内部。在铝棒旋转的过程中，超声波对铝棒进行360度全方位的扫描。如果铝棒内部存在缺陷，超声波就会在缺陷处反射回来，被探头接收。运动控制系统会精准控制铝棒的旋转速度和探头的移动速度，使检测能够均匀、全面地覆盖铝棒的每一处。比如，对于直径较大的铝棒，旋转速度会适当降低，确保超声波有足够的时间对铝棒内部进行探测；而对于一些有特殊要求的检测区域，探头的移动速度也会进行相应调整。
4.下料与结果判定：探伤结束后，铝棒被下料装置从水浸槽中取出。数据采集与分析系统已经对探伤过程中接收到的超声波信号进行了全面分析，生成详细的探伤报告。报告中会清晰地标注出铝棒是否存在缺陷，缺陷的位置、大小以及类型等关键信息。操作人员根据这些信息，就能快速判断铝棒是否合格。如果铝棒合格，就可以进入下一道生产工序；要是存在缺陷，就会被挑出进行进一步处理，比如重新加工或者报废。整个探伤流程紧密衔接，高效有序，就像一场精密的工业舞蹈，每一个环节都不可或缺，确保了铝棒质量检测的准确性和高效性。
无可比拟的优势亮点
无损检测保品质
水浸超声探伤设备最大的亮点之一，就是它采用无损检测技术。在整个探伤过程中，不会对铝棒的物理结构和化学性质造成任何损伤，就像给铝棒做了一次“温柔体检”。传统的一些检测方法，比如破坏性抽样检测，需要从铝棒上切割样品进行分析，这不仅会浪费材料，还会破坏铝棒的完整性，影响其后续使用。而水浸超声探伤设备避免了这种问题，让铝棒在保持完好的状态下完成全面检测，保证了铝棒的品质不受二次损伤，使其在通过检测后能够直接进入下一道生产工序，大大提高了生产效率和材料利用率。
高灵敏，洞察细微
水作为耦合介质，在探伤过程中发挥着关键作用，极大地提升了检测灵敏度。水的声阻抗与铝棒的声阻抗较为匹配，能够让超声波更高效地传入铝棒内部。当铝棒内部存在极其微小的缺陷时，比如直径仅为0.1mm的气孔，水浸超声探伤设备也能精准地捕捉到缺陷反射回来的超声波信号。通过先进的信号处理技术和高分辨率的探伤仪，这些微小的信号变化被放大并清晰地呈现出来，让检测人员能够及时发现这些潜在的质量隐患，为铝棒的质量把控提供了有力保障。
强穿透，深度探测
超声波具有很强的穿透能力，在水浸超声探伤中，这一特性得到充分发挥。即使是铝棒内部较深位置的缺陷，比如距离表面50mm甚至更深的夹杂，超声波也能顺利穿透并将缺陷信息带回。相比其他一些检测手段，如磁粉探伤，只能检测铝棒表面和近表面的缺陷，水浸超声探伤设备的深度探测能力优势明显。它能够对铝棒进行全方位、全深度的检测，确保铝棒内部任何位置的缺陷都无处遁形，为铝棒的质量提供了更全面的检测保障。
自动化，高效准确
水浸超声探伤设备配备了先进的自动化控制系统，就像一个不知疲倦且精准无误的“质检员”。在检测过程中，能够按照预设程序自动完成铝棒的上料、探伤、下料等一系列操作，无需人工过多干预。同时，数据采集与分析系统能够快速、准确地处理探伤过程中产生的大量数据，自动生成详细的探伤报告，包括缺陷的位置、大小、类型等信息。这种自动化检测方式不仅大大提高了检测效率，相比人工检测，每小时可以检测更多数量的铝棒，而且减少了人为因素带来的误差，提高了检测结果的准确性和可靠性。
广泛适应各类棒材
无论是直径较小的精密铝棒，还是直径较大的工业用铝棒，又或是长度较短的特殊规格铝棒，水浸超声探伤设备都能轻松应对。它可以通过灵活调整水距、探头位置以及检测参数等，适应不同形状和尺寸铝棒的探伤需求。对于一些异形铝棒，如带有特殊截面形状的铝棒，设备也能通过优化检测方案，实现全面、准确的检测，展现出了强大的适用性和灵活性。
一、设备概况：

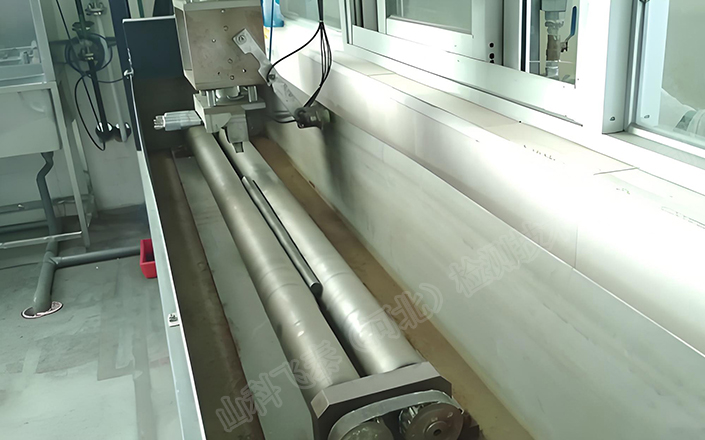

铝棒超声探伤机组项目的需要，山东省科学院激光研究所为该项目配套制造一台NUTM330型超声自动探伤设备，该设备是我单位研制生产系列超声自动探伤设备的一种，将用于6系铝合金（6082、6110A等）棒的缺陷检测。
该设备探伤采用离线检测。吊装被探铝棒放在上料台架，拨料机构将铝棒送到传输辊道，经定位驱动装置，铝棒平稳进入旋转探头，完成对铝棒的全覆盖探伤。视铝棒有无缺陷,分别落到正料槽或废料槽。
山东省科学院激光研究所是我国为数极少的既可研制探伤仪器、电器控制、又可加工生产机械设备的单位。
二、铝棒离线检测超声波自动探伤设备参数：
探伤规格： Ø 254--- Ø 330
技术参数和指标： 执行ASTM B594标准
探伤精度： 执行ASTM B594标准中A级
检测灵敏度： 执行ASTM B594标准A级
稳定性： ±2dB；
漏报率： 0%；
误报率： ≤2%；
探伤速度： 0-2米/分钟无级可调
人工伤的类型 执行ASTM B594标准 A级
山东省科学院激光研究所济宁山科技术总公司成立于1993年，属山东省检测仪器企业，是山东省科学院激光研究所的全资国有公司，依托激光研究所的技术力量，主要从事科技成果的开发与成果转化。我们开展无损检测设备的研发和生产有近30年的历史，定型的涡流和超声在线或离线成套检测设备销售到上海、黑龙江、内蒙、江苏、浙江、四川、广东、辽宁、河北、山东、天津、湖北等地的包括上海宝钢、四川攀成钢在内的70多家企业，均通过国家检测中心认证，使用可靠，受到客户的认可和好评。
